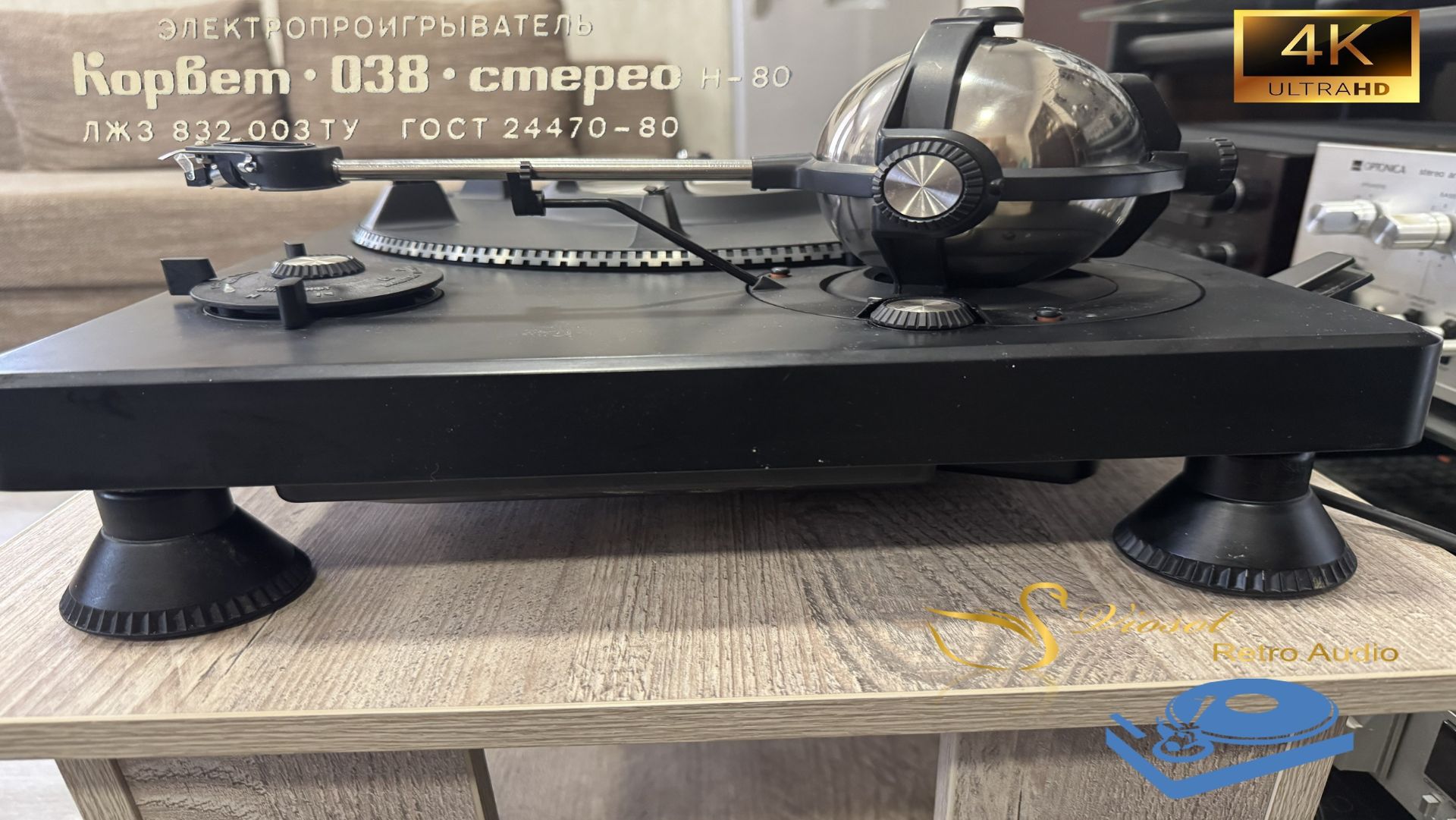

Электропроигрыватель «Корвет-038-стерео» Обзор и тестирование
Особенности модели Электропроигрывателя «Корвет-038-стерео» Электропроигрыватель «Корвет-038-стерео» — это выдающееся достижение советской эпохи, которое по праву считается одним из лучших устройств для воспроизведения виниловых пластинок. Его разработкой занимался коллектив инженеров из НИИ «Морфизприбор», а позже — НПО «Океан-Прибор». Серийное производство началось в 1983 году на Кировском заводе «Ладога». Группа инженеров объединила свои знания и опыт в создании точных приборов для океанографии. Руководил проектом Анатолий Маркович Лихницкий, радиоэлектронщик с глубокими теоретическими знаниями. Его математические расчёты стали основой для оптимальной конструкции тонарма проигрывателя. Одной из ключевых особенностей модели стало вязкое демпфирование резонанса тонарма в вертикальной и горизонтальной плоскостях. Для этого использовалась вязкая жидкость (глицерин), заключённая в шар, подвешенный в сферической полости. Коллеги шутили, что это «яйцо Лихницкого». В осях тонарма было достигнуто минимальное трение благодаря магнитным опорам и призмам. Диск проигрывателя имел необычный дизайн в виде трилистника, что было необходимо из-за высокого тонарма. Диск был жёстко соединён с ротором тихоходного двигателя постоянного тока, управляемого электронным коммутатором. Использовалась специальная головка звукоснимателя ГЗМ-018 «Корвет» с бериллиевым иглодержателем и алмазной иглой. Двигатель имел сверхтихоходный бесконтактный принцип работы с электронной коммутацией обмоток и стабилизацией частоты вращения. Эти решения были направлены на устранение искажений, вызванных волнистостью грампластинок, которая может существенно влиять на качество воспроизведения, особенно на аппаратуре высокого класса. После ухода Лихницкого из «Морфизприбора» некоторые разработчики убрали внутренний шар, оставив только глицерин. «Корвет-038-стерео» соответствовал требованиям ГОСТ 24470-80 для высшей группы сложности и ТУ 3.832.003. Модель отличалась стабильностью частоты вращения, низким уровнем детонации и рокота, широким диапазоном воспроизводимых частот и минимальными искажениями. В 1985 году цена на такой проигрыватель составляла 630 рублей. За границей модель также стала известна благодаря своей редкости и оригинальному внешнему виду; в США её иногда называли «Чернобыльским реактором». Технические характеристики проигрывателя «Корвет-038»: Диапазон воспроизводимых частот: 20–20 000 Гц. Номинальное сопротивление нагрузки: 47 кОм. Номинальная прижимная сила: 10 мН. Чувствительность: 1,3+1 (±0,3) мВ/см/с. Разбаланс по чувствительности: 1 дБ. Разбаланс по АЧХ в диапазоне 315–6300 Гц: 2 дБ. Разделение между каналами в диапазоне: 315–5000 Гц — -22 дБ, 1000 Гц — -28 дБ, 10 000 Гц — -16 дБ. Уровень электрического фона (наводка): -69 дБ. КНИ на частоте 1000 Гц: 1,5%. Горизонтальная гибкость подвижной системы: 20·10-3 м/Н. Расстояние между центрами крепления головки: 12,7 (±0,1) мм. Масса головки: 5,2 г. Номинальная частота вращения грампластинок: 33,33 и 45,11 об/мин. Коэффициент детонации: 0,1%. Относительный уровень рокота со взвешивающим фильтром: -67 дБ. Пределы подстройки номинальной частоты вращения: ±3%. Потребляемая мощность: 8 Вт. Габаритные размеры (ШхВхГ): 485×225×370 мм. Масса: 12,5 кг. В проигрывателе установлен сверхтихоходный двигатель постоянного тока с электронной коммутацией обмоток. Для динамического демпфирования резонанса тонарма использованы инерционные свойства вязкой жидкости (глицерина), помещённой внутрь шара. В осях тонарма достигнуто минимальное трение применением магнитной опоры и призм. Регуляторы прижимной силы и компенсатора скатывающей силы дают нагрузку на иглу в пределах 0–25 мН и равномерное давление на обе стороны канавки. В ножках проигрывателя установлены регулируемые по жёсткости пружины, защищающие его от вибраций. Двигатель состоит из неподвижного 18-пазового статора с лучевыми трехсекционными обмотками и вращающегося внешнего ротора с многополюсным кольцевым магнитом. Основание тонарма содержит два шарикоподшипника и два кольцевых магнита, которые образуют магнитную опору тонарма. Головка звукоснимателя магнитная ГЗМ-018 «Корвет», иглодержатель выполнен из бериллия, что снизило массу подвижной системы до 0,8 мг Игла алмазная эллиптического сечения с кристаллографической ориентацией. Тайм-коды: 00:00:00 Интро 00:00:13 Вступление 00:02:13 История создания и технические характеристики 00:03:03 Обсуждение дизайна и сравнение 00:03:59 Кадры из фильма «Заводной апельсин» 1971г. 00:04:21 Обсуждение особенностей проигрывателя 00:08:44 Прослушивание классики 00:13:48 Прослушивание рок музыки 00:24 Прослушивание электронной музыки 00:30:04 Проверка автоматического отключения диска и поднятия тонарма 00:30:42 Подведение итогов тестирования 00:33:58 Конец видео поддержать канал можно по следующей ссылке: https://www.donationalerts.com/r/programmator Ссылки на другие каналы RUTUBE: https://rutube.ru/channel/55834886/ VK: https://vk.com/programmator47 TG: https://t.me/PROGrammator1
